[#2. 셀프인테리어 : 스위치 & 전열 콘센트 교체!]

천정에 들어가는 전기는 끝났고 이제는 전등 스위치 콘센트와 전열 콘센트를 교체작업을 했습니다.

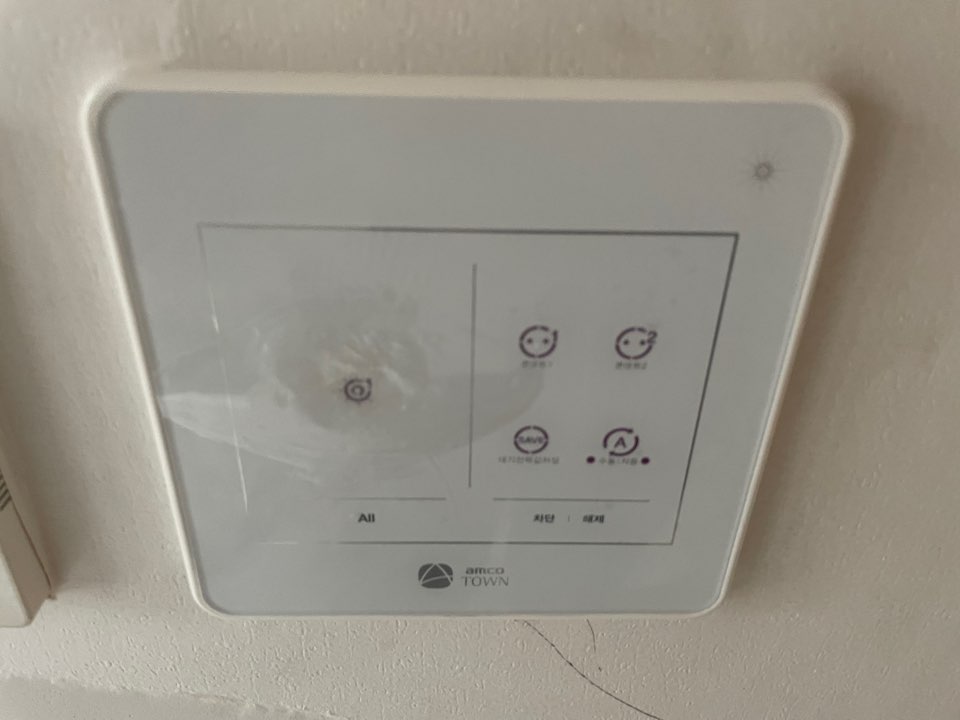

1. 전자식 스위치 콘센트 교체하기!

전자식 스위치를 사용하면 전열을 사용할때 대기 모드로 전력낭비를 줄일 수 있고 터치식으로 되어있어 디자인도 깔끔하지만 가장 큰 단점은 생각보다 쉽게 고장나고 교체시 일반 스위치 콘센트를 교체할 때 보다 훨씬 더 많은 비용이 발생됩니다. 도배일을 하다보면 종종 전자식 스위치를 만나게 되는데 콘센트 속으로 벽지를 집어넣어야 되서 커버를 잠깐 때어냈다가 붙였는데 고장이라도 날까 항상 불안한 콘센트입니다. 이사하기 전 전세집에서도 같은 제품이었는데 주방의 스위치가 고장나서 불을 껏다켰다 할 수 없고 버튼을 누르지않아도 스스로 불을 켰다가 어느순간 불을 끄는.. 먹통이기도 했습니다.



이번 집에서는 전자식 스위치가 고장나서 전 집주인분께서 1개의 전자식 스위치를 교체 하셨지만 이미 안방과 중간방의 스위치도 고장이 났는지 버튼이 잘 안되서 이번에 대대적으로 교체하기로 했습니다.

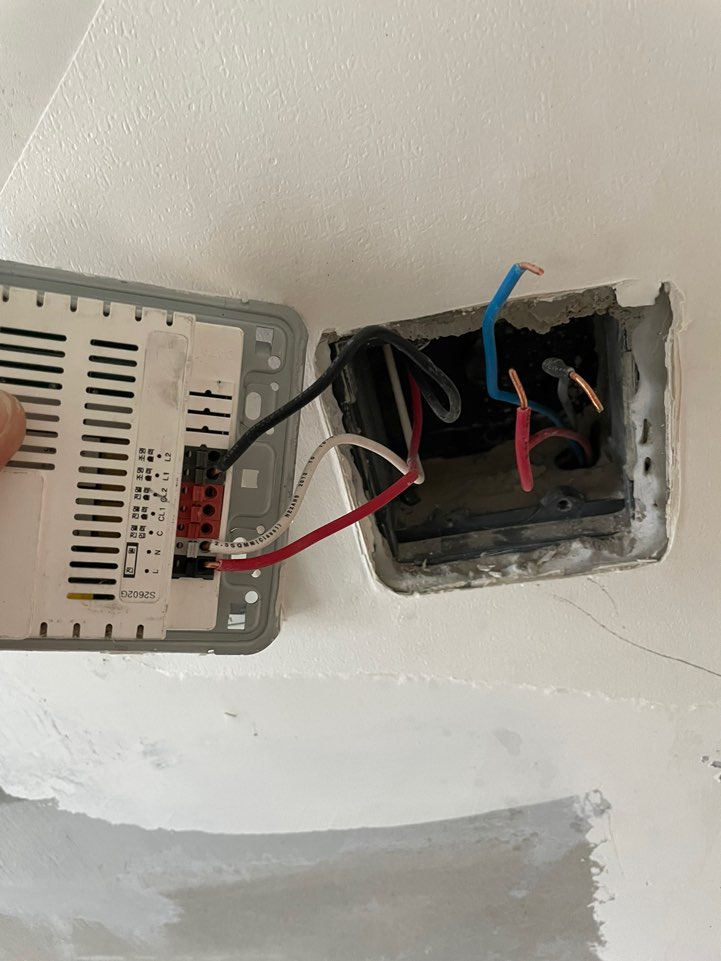

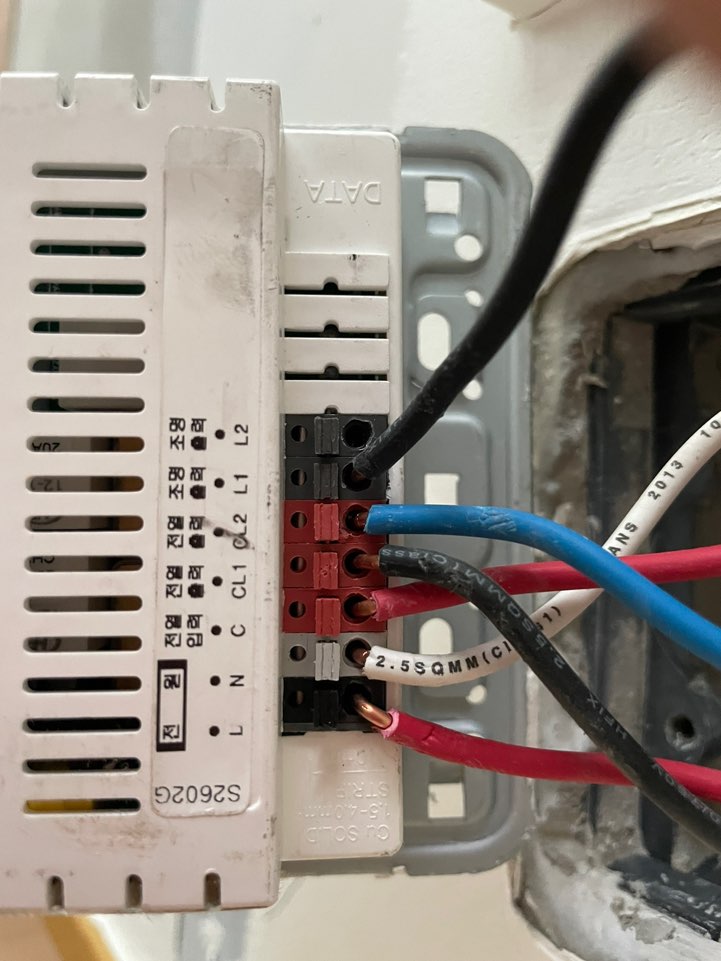

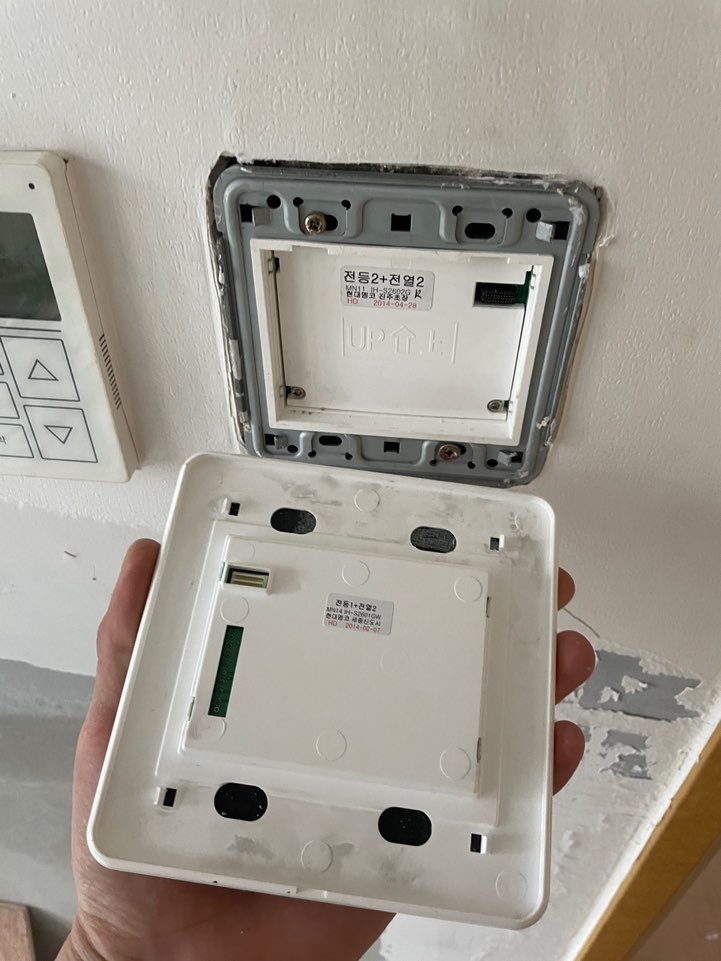

작업전에는 차단기를 모두 내리고 작업을 진행했습니다. 전자식 스위치가 전열까지 모두 관리하기 때문에 스위치에 전열 선이 모두 연결되어 있습니다.  전열 입력 C, 전열 출력 CL1, CL2 3개의 선이 모두 전열과 관련된 선으로 CL1은 전등 스위치 아래 있는 전열이 컨트롤 되어지고 CL2는 문뒤 벽면에 있는 전열이 컨트롤 되어 집니다. CL1, CL2 전열 모두 전자식 콘센트를 거쳐 전기가 연결되기 때문에 여기서 선을 뽑으면 콘센트를 사용 할 수 없게됩니다.

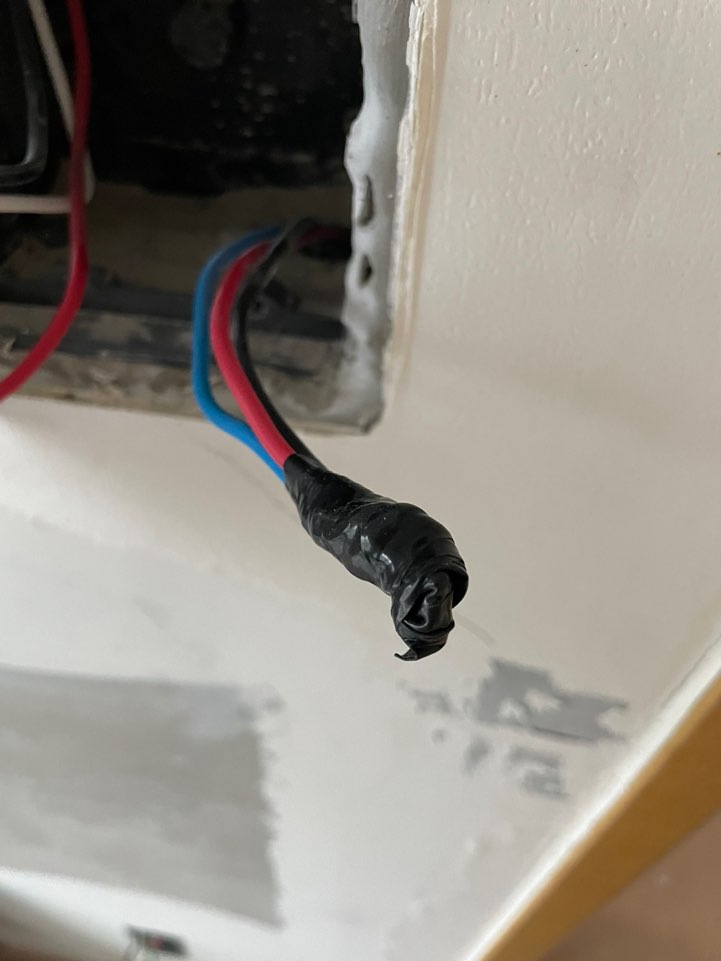

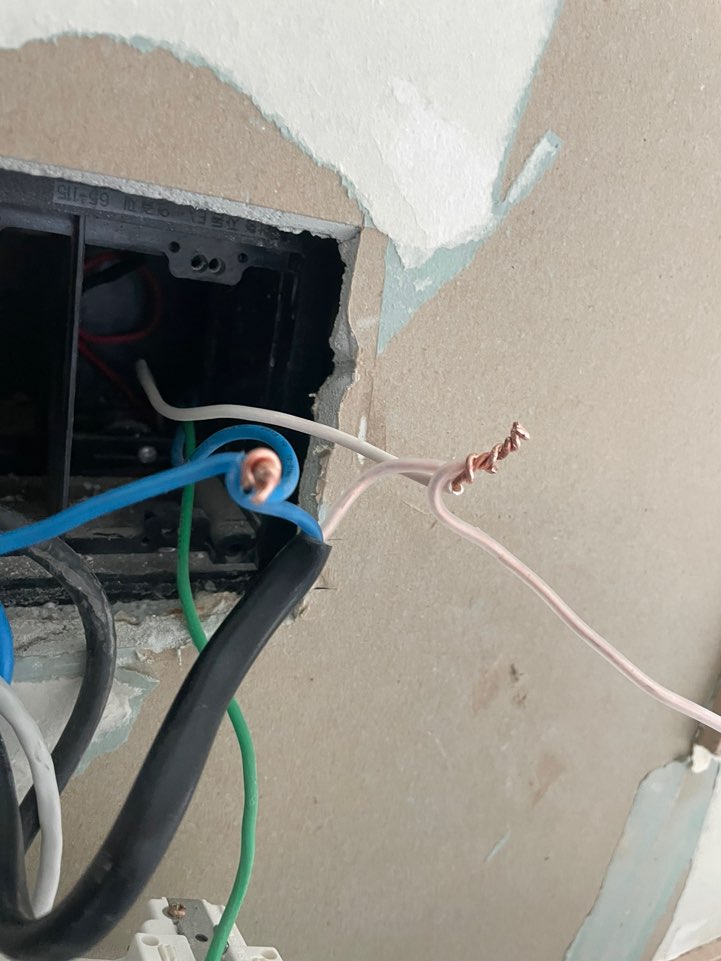

전열선은 전열 입력 C, 전열 출력 CL1, CL2선 3개의 선을 하나로 묶어 전기테이프로 꽁꽁 감아서 연결하게되면 전열 콘센트를 상시로 계속 사용할 수 있습니다. 그리고 전등 인데요. 전등에는 3개의 선이 있는데 매립으로 선이 하나 천정에 있는것 같고 메인등에 사용되는 출력선과 입력선을 연결해서 전등이 나오는지 확인했습니다.

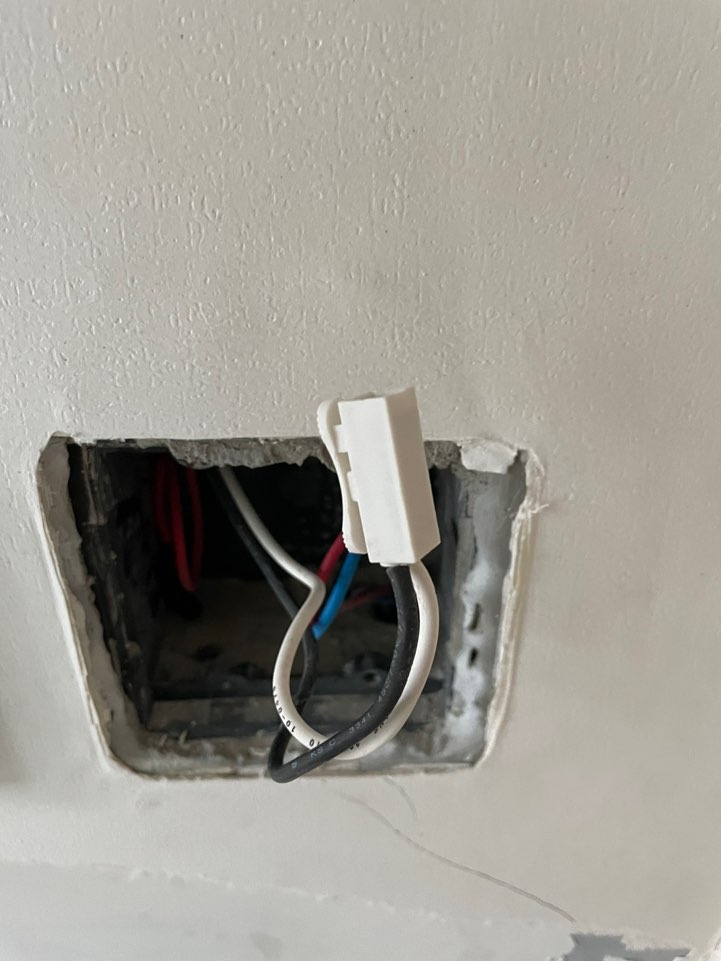

전열은 상시 사용가능하도록 묶었고 스위치 콘센트 왼쪽과 오른쪽에 전등에 들어갈 선을 끼워주기만 했습니다.

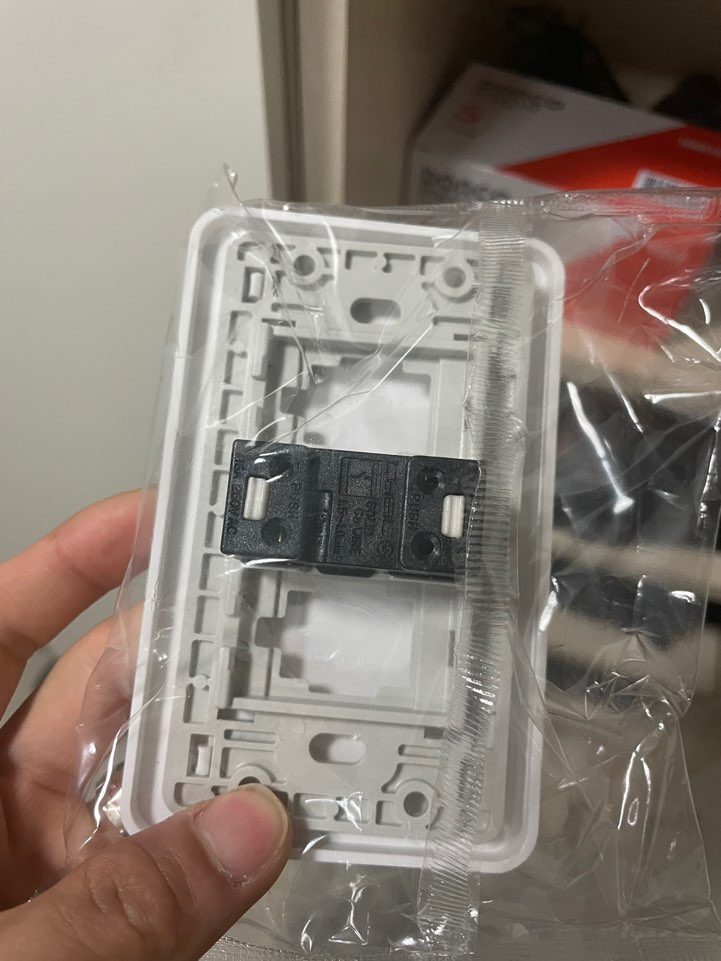

1구 스위치를 인터넷으로 미리 주문하기는 했지만 배송이 지연되서 어쩔 수 없이 중간에 다이소에가서 1구 스위치를 구매해 왔습니다. 가격은 하나에 2,000원정도 했습니다.



기존 전자식 스위치는 4구 구멍으로 크기가 넓고 1구 스위치는 크기가 작아지게 되어 구멍이 생기게 됩니다.

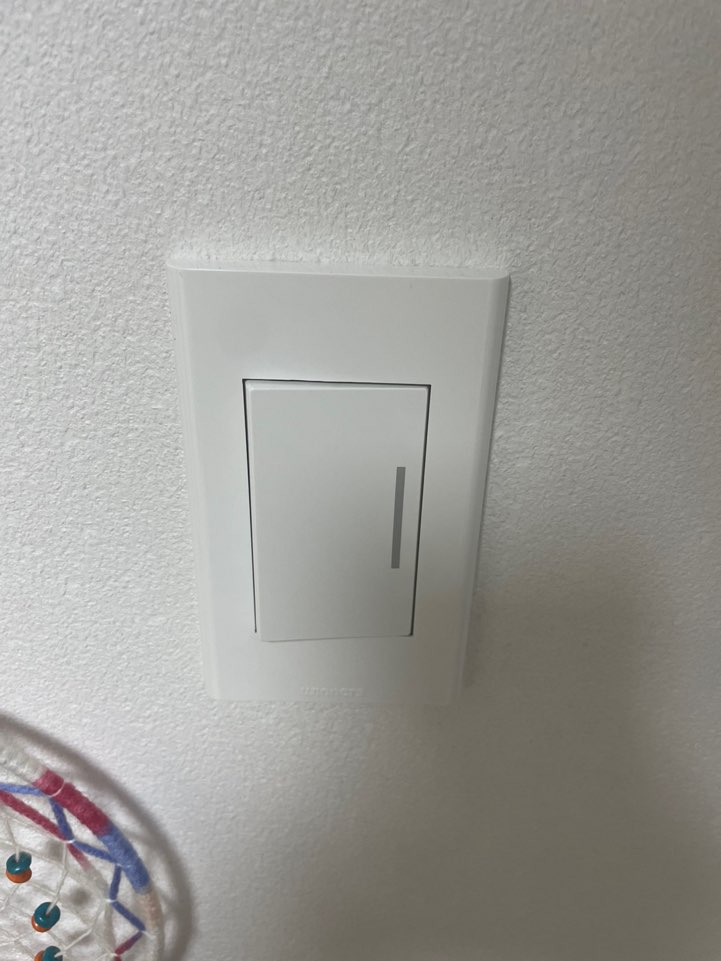

※ 4구에서 1구로 스위치를 변경하고자 한다면 도배하기 전에 반쪽을 막아달라고 하시면 책받침으로 구멍한쪽을 매꿔 도배 이후에 위 사진처럼 1구 스위치만 보일 수 있도록 작업을 진행하게 됩니다.



https://link.coupang.com/a/YOxyP

진흥전기 V시리즈 1구 스위치 2p + 2구 스위치 세트



전자식이 아니라면 개당 몇천원 정도에 구매가 가능합니다. 오프라인에서는 다이소에서도 저렴하게 판매되고 있어 다이소 제품을 사용해도 상관없습니다.

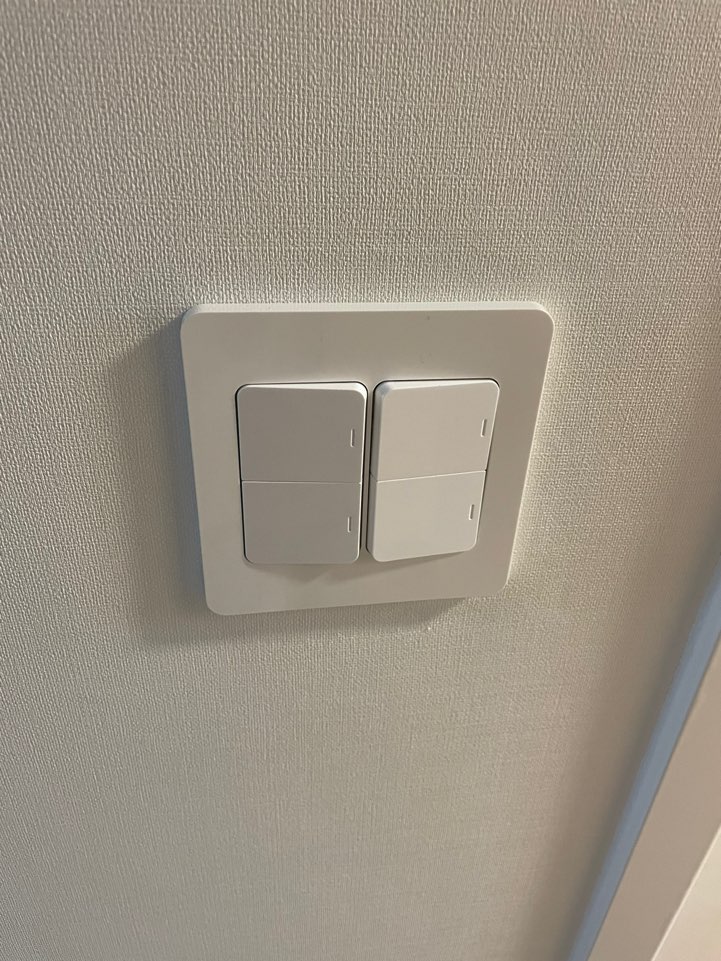

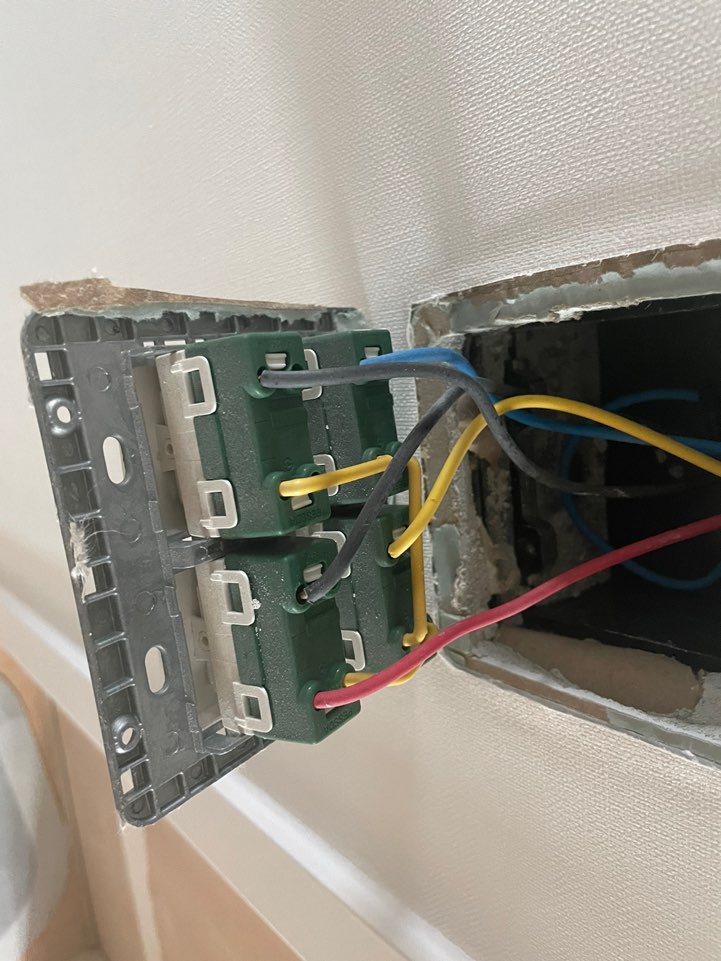

4구 스위치는 얇은전선 3개가 들어있는데 기존에 설치되어있는 전선과 동일하게 작업을 진행했습니다.



2.전열 콘센트 추가로 만들기!

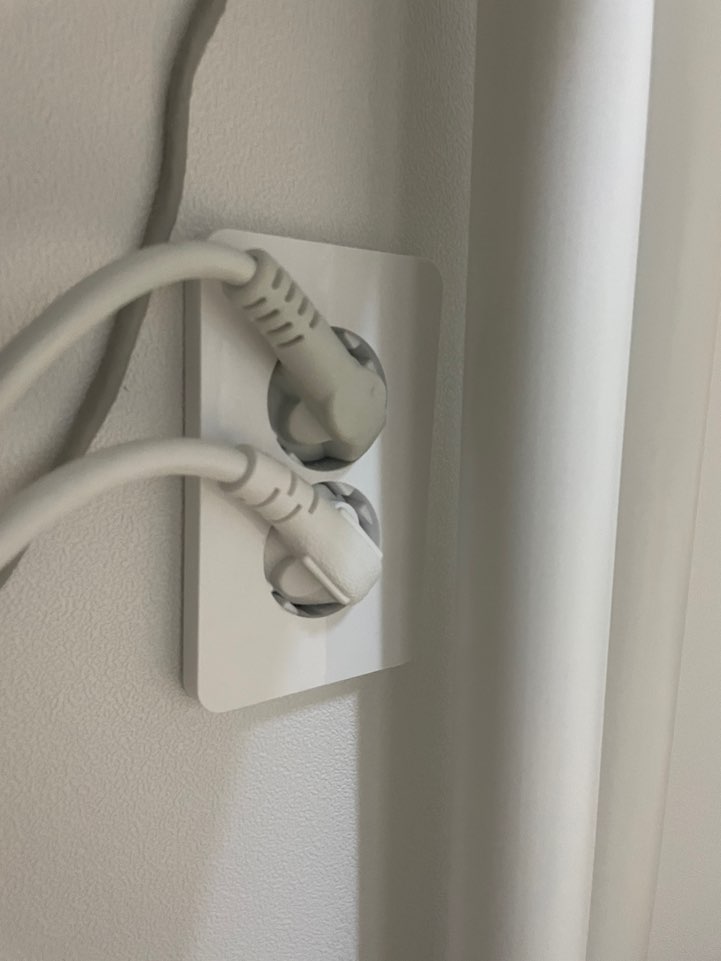

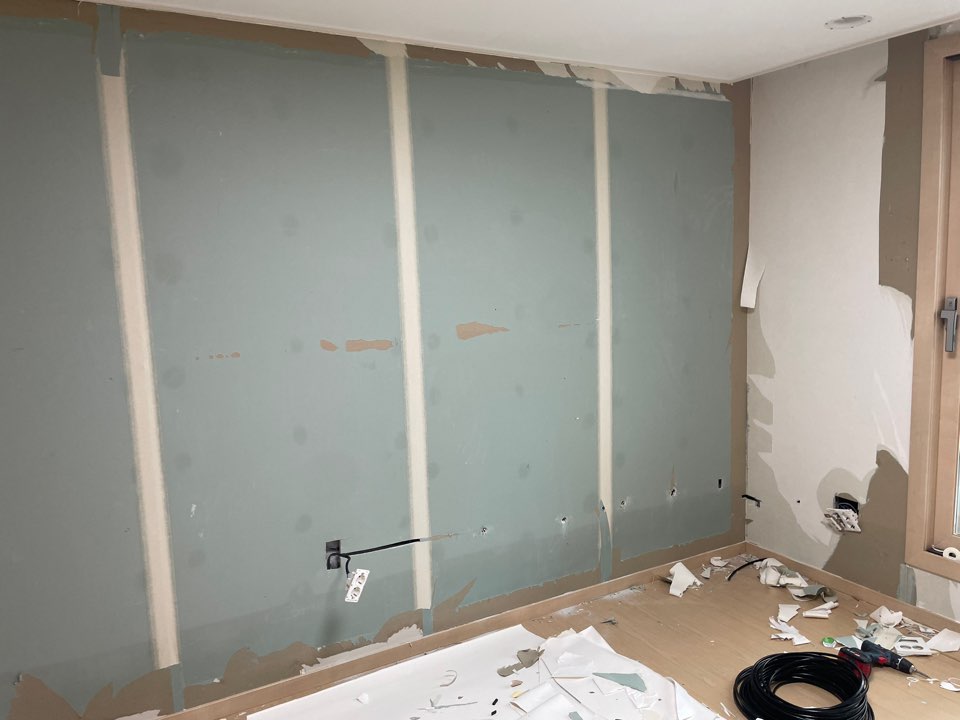

컴퓨터 책상이 2개가 들어가서 오른쪽 책상에는 샷시옆에 콘센트가 있어 바로 사용이 가능하지만 왼쪽 책상에는 콘센트가 멀기때문에 책상과 책상 사이의 위치에 콘센트를 새로 만들어 주는 작업을 했습니다. 미장벽이라면 함마드릴로 전기선을 넣을 구멍을 만들어 선을 연결시킨 후 핸디를 이용해서 덮어주는 작업을 해줘야 하는데 다행이도 컴퓨터를 설치한 자리에는 석고벽이었습니다. 이전 글 등박스 작업했을때와 동일하게 약간의 간격을 두고 구멍을 뚫어 조금씩 조금씩 전기를 끌어올 이전 전열자리까지 가지고 갔습니다.



https://link.coupang.com/a/YIBzZ

국산 전선 전기선 케이블 VCTF 0.75SQ 1.5SQ 2.5SQ 2C 3C 4C 1m 단위 절단 컷팅판매 승인품 품질 가정용 야

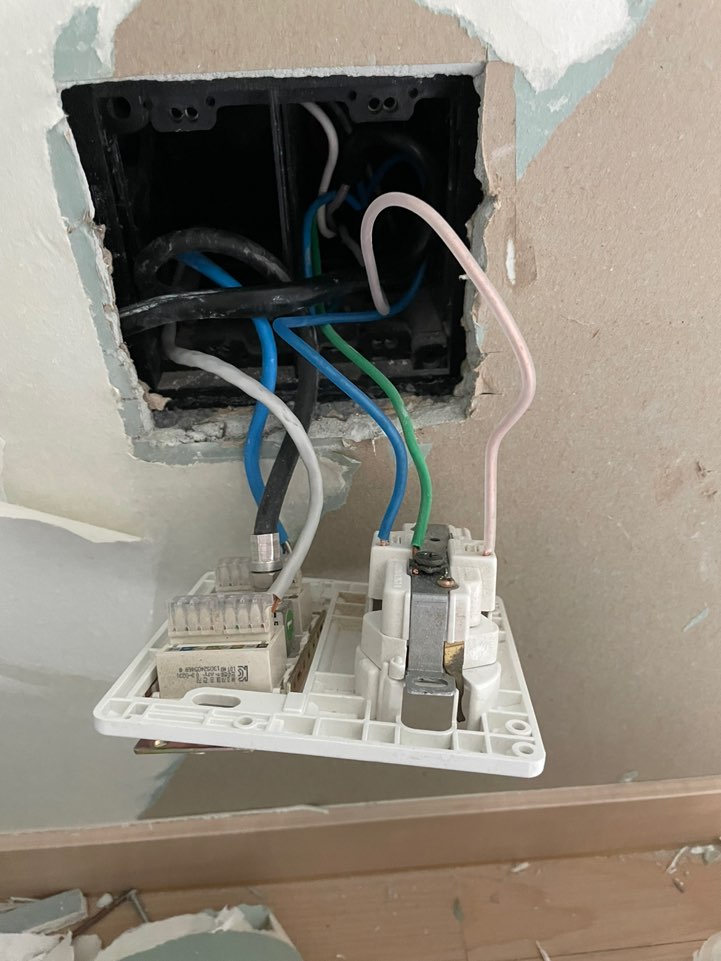

다운라이트 매립등을 연결했을때에는 접지없이 2개의 선으로만 구성했지만 전열 콘센트를 더 추가로 연장할 때에는 접지선까지 3개의 선을 사용하는게 좋습니다. 선굵기 2.5SQ -3C 제품을 원하는 길이만큼 구매해서 사용하시면 됩니다.

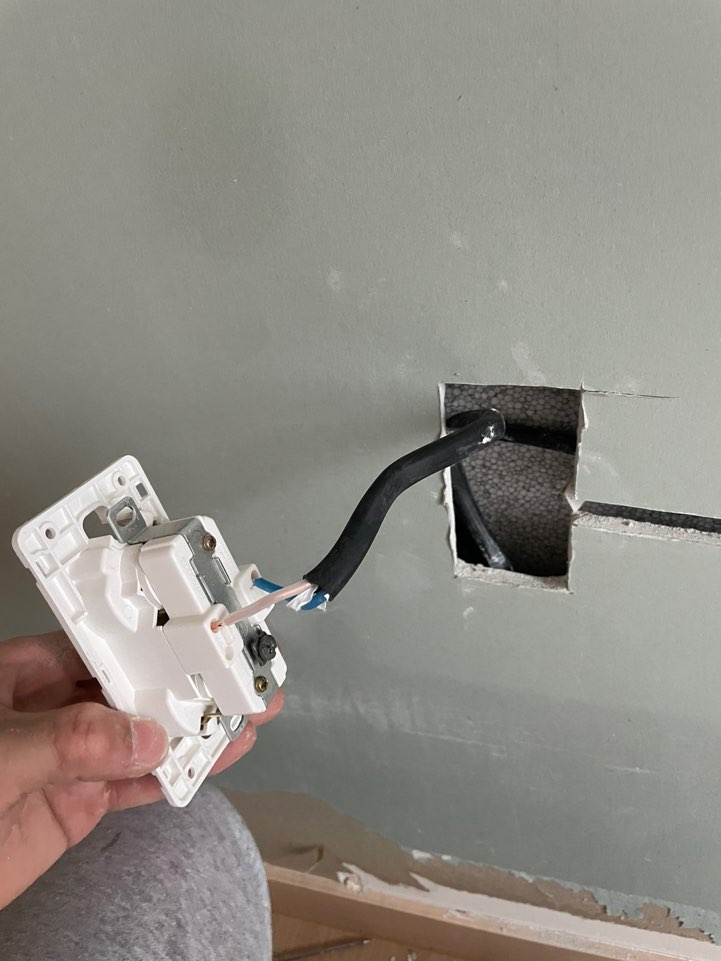

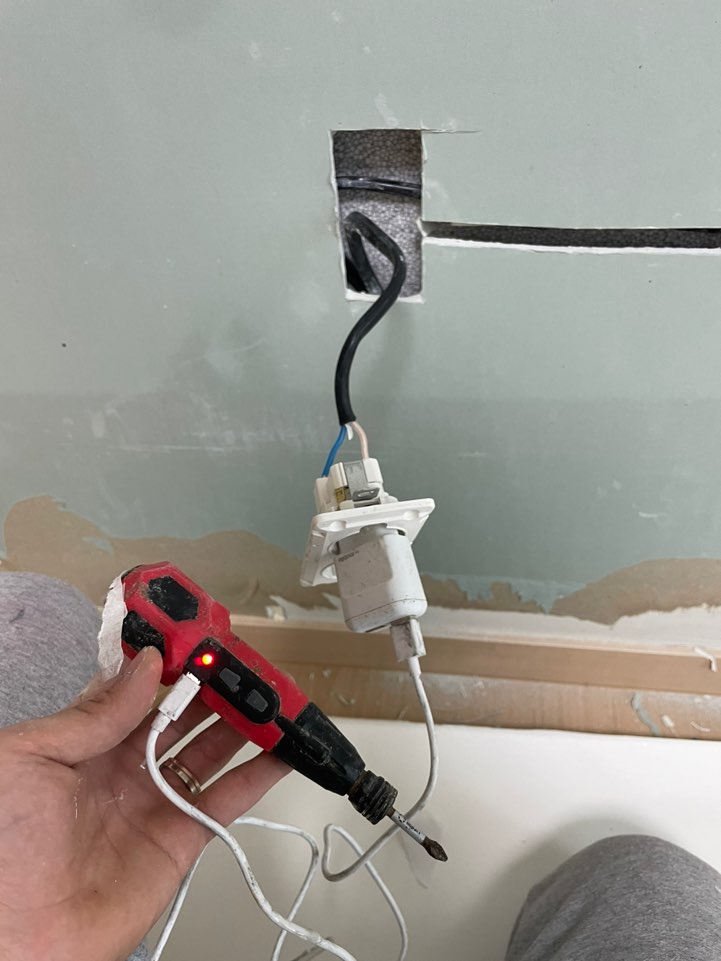

사진에서는 2개의 전기선만 있지만 이후에 추가로 접지선도 연장해서 같이 연결해줬습니다.



2개 선만 연결해도 전기는 사용 할 수 있지만 안전을 위해 접지를 꼭 연결해야합니다..

벽에다가 고정시키기 위해서 스틸 콘센트 박스 1개용을 구매했습니다. 석고보드용 콘센트 박스도 있지만 스틸 콘센트 박스를 넣고 우레탄폼으로 고정시킨 뒤에 콘센트를 연결해주었습니다.



https://link.coupang.com/a/YSP8g

매입 노출 스위치 박스 콘센트박스 스틸 PVC
